Stație Chișcani

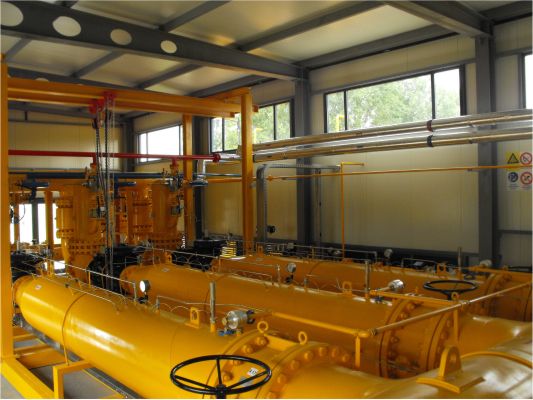

Un alt proiect realizat de TOTALGAZ INDUSTRIE este staţia de reglare-măsurare predare SRMP Chişcani având următoarele caracteristici tehnice:

Instalaţia tehnologică a fost proiectată pentru o presiune de intrare P1= 8 ÷ 25 bar, presiune de ieşire P2= 0.2 ÷ 3 bar, asigurând un debit maxim de Qmax = 75000 Nmc/h.
Bateria de filtrare-separare este alcătuită din trei filtre separatoare, două în funcțiune şi unul de rezervă, pe care sunt montate în amonte robinetele de izolare, cu sferă DN 300 ANSI 300, prevăzute cu by-pass şi cu senzori de pozitie. Filtrele separatoare DN 300 ANSI 300 sunt dotate cu manometre diferenţiale, cu indicatoare de nivel şi cu purjare automată, impurităţile fiind colectate într-un rezervor îngropat.
Instalaţia de măsură principală este formată din trei linii de masură. Două linii de măsură au în componenţă câte un contor cu turbină G 4000 Dn 300 ANSI 300 pentru măsurarea debitului maxim, iar cealaltă linie de măsură are în componenţă un contor cu turbină G 1000 Dn 150 ANSI 300 pentru debit maxim şi o linie de debit mic.
Instalaţia de reglare este compusă din trei linii, două linii active şi una de rezervă. Fiecare linie este izolată în amontele încălzitorului de câte un robinet cu sferă DN 300 ANSI 300, prevăzute cu by-pass şi cu senzori de poziţie.
Instalaţia de măsură debit mic are în componenţă un contor cu turbină G1000 D150 Pn16, două robinete fluture Dn150 Pn16 - unul acţionat manual şi unul acţionat electric.
Staţia de reglare-măsurare predare proiectată este amplasată într-un cofret termoizolant. Scheletul este o confecţie metalică din oţel laminat. Panourile temoizolante sunt tip Izopan (tablă oţel cu izolaţie din spumă poliuretanică ignifugă).
Cofretul termoizolant este prevăzut cu cinci camere: cameră instalaţie mecanică; cameră instalaţie de automatizare şi teletransmisie; cameră instalaţie de odorizare; cameră gaz comatograf şi cameră centrală termică.
Pentru manipularea elementelor mecanice, în cazul reviziilor tehnice, este prevăzut un dispozitiv de ridicat.
